19.10.5 Снятие бокового повторителя указателя поворотов

19.10.4. Снятие бокового повторителя указателя поворотов

Аккуратно, чтобы не повредить лакокрасочное покрытие автомобиля,..

...поддеваем боковой повторитель указателя поворотов...

...и снимаем его.

Потянув, вынимаем патрон с лампой из плафона повторителя.

Сдвигаем резиновый чехол и вынимаем лампу.

Для замены повторителя...

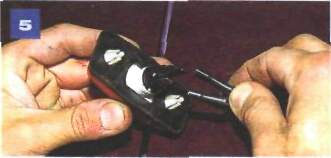

...отсоединяем два провода от контактов патрона лампы.

Заменяем повторитель поворотов и устанавливаем снятые детали в обратной последовательности.

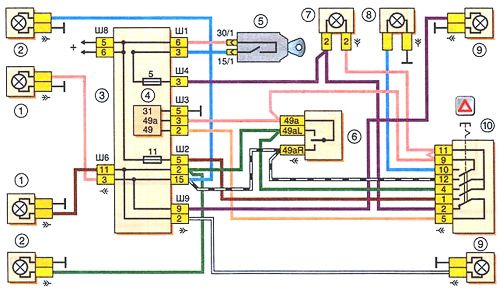

Схема включения указателей поворота и аварийной сигнализации: 1 - пампы указателей поворотов в блок-фарах; 2 - боковые повторители указателей поворотов; 3 - монтажный блок; 4 - реле-прерыватель указателей поворотов и аварийной сигнализации; 5 - выключатель зажигания; 6 - переключатель указателей поворотов; 7 - контрольная лампа включения аварийной сигнализации в блоке сигнализаторов; 8 - контрольная лампа включения аварийной сигнализации в выключателе; 9 - лампы указателей поворотов в задних фонарях; 10 - выключатель аварийной сигнализации.
